鐵路沿線斜坡柔性安全防護網

1、范圍

本標準規定了鐵路沿線斜坡柔性安全防護網產品分類及型號、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存等。

本標準適用于鐵路沿線斜坡柔性安全防護網的制造和驗收。

2、規范性引用文件

下列劉牛中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

GB/1'343-1994一般用途低碳鋼絲

GB/T700-1988碳素結構鋼

GB/T706-1988熱軋工字鋼尺寸、外形、重量及允許偏差

GB/T2973-1991鍍鋅鋼絲鋅層硫酸銅試驗方法

GB/T8358-1987鋼絲繩破斷拉伸試驗方法

GB/T8918-1996鋼絲繩

3、術語和定義

下列術語和定義適用于本標準。

3.1

斜坡柔性安全防護網 flexible safety net for protection of slope

以金屬柔性網（鋼絲繩網、格柵、環形網）為主要特征構件，以覆蓋和攔截兩種基本形式來防護崩塌落石、風化剝落、泥石流等坡面地質災害的柔性安全防護網技術和產品，簡稱防護網。

3.2

主動防護網 active net

采用鋼絲繩錨桿或鋼筋錨桿和支撐繩固定方式將金屬柔性網覆蓋在具有潛在地質災害的坡面上，從而實現坡面加固或限制落石運動范圍的一種防護網，簡稱主動網。

3.3

被動防護網 passive net

采用錨桿、鋼柱、支撐繩和拉錨繩等固定方式將金屬柔性網以一定的角度安裝在坡面上，形成柵欄形式的攔石網，從而實現對落石和泥石流體中國體物質攔截的一種防護網，簡稱被動網。

3.4

鋼絲繩網 wire rope net

用鋼絲繩編制并在交叉結點處用專用“十”字卡扣固定的成品網，為防護網的主要特征構件之一。

3 . 5

鋼絲繩錨桿 wire rope anchor

將單根鋼絲繩從中點處彎折，在彎折處嵌入雞心環并用繩卡或鋁合金緊固套管固定的防護網專用柔性錨桿。在被動網中特稱為拉錨錨桿

TB/T3089-2004

3.6

支撐繩 support rope

用以實現金屬柔性網按設計形式鋪掛、對金屬柔性網起支撐加固作用的鋼絲繩。

3.7

縫合繩 sewing rope

將金屬柔性網間或其與支撐繩縫合聯結的鋼絲繩。

3.8

減壓環 brake ring

穿掛于被動網支撐繩和上拉錨繩上的由鋼管彎制加工而成的環狀構件，當支撐繩和上拉錨繩所受拉力達到設定值時，減壓環通過發生變形位移吸收能量，避免其他構件發生破壞，對系統起到過載保護作用。

3.9

鋼柱 post

對被動網起直立支撐的構件。

3.10

基座 base plate

鋼柱的定位座。

3.11

鋼柱連接件 joint

實現鋼柱和基座間鉸連接的構件。

3.12

掛座 hanging pedestal

鋼柱頂部和基座上用于穿掛固定支撐繩的部分。

3.13

掛環 hanging hoop

被動網中的支撐繩和拉錨繩一端預先用繩卡或鋁合金緊固套管固定制作的環套，施工安裝時該掛環直接掛到掛座上。

3.14

防傾倒螺桿 bolt for protection collapse

將基座與鋼柱底部連接，用于防止落石沖擊被動網時因系統的回彈作用而發生順坡向上的反向傾斜的螺桿。

3.15

拉錨繩 anchor rope

連接于鋼柱頂部與鋼絲繩錨桿間的鋼絲繩，根據其位置和作用的不同分為上拉錨繩、下拉錨繩、側拉錨繩和中間加固拉錨繩。

3.16

拉錨系統 anchor system

拉錨繩和鋼絲繩錨桿的組合簡稱為拉錨系統。

3.17

環形網 ring net

用數股鋼絲盤結成環相互套接而形成的網。

3.18

高強度鋼絲格柵 high strength steel wire mesh

用強度高于1000MPa的鋼絲編織的格柵網。

3.19

鋼絲格柵 steel wire mes

用強度低于600MPa鋼絲編織的格柵網。

3.20

錨墊板 spike plates

是設計成肋骨狀的菱形壓板,用于將高強度鋼絲格柵緊壓在受保護的斜坡上,保證系統受到的力以最優化的方式盡快傳遞到錨桿上。兩側有垂直于板體的楔形體以保證其壓緊作用。

3.21

聯結卡環 compression claws

易于安裝的將高強度鋼絲格柵網塊實現連接的一種構件形式。

3.22

卡扣 cross clip

是一種實現兩根鋼絲繩交叉節點緊固的特殊扣件。其對鋼絲繩施加一定的載荷,避免節點處鋼絲繩發生錯動和分離。

4、產品分類及型號

4.1

產品分類防護網按其結構形式、防護功能和作用方式的不同分為主動網和被動網兩類。

4.1.1

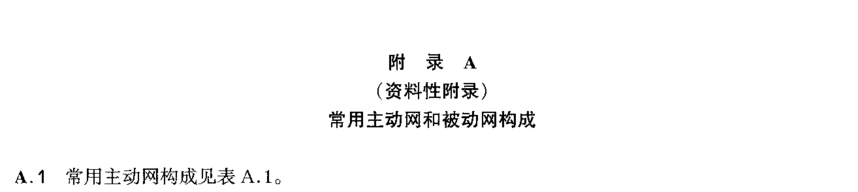

主動網主要特征構成分為鋼絲繩網、鋼絲格柵和髙強度鋼絲格柵三類。前兩者通過鋼絲繩錨杄和支撐絹固定方式,后者通過鋼筋(可施加預應力)和鋼絲繩錨桿(有邊沿支撐繩時采用)錨墊板以及必要時加邊沿支撐繩等固定方式,將作為系統特征構成的柔性網覆蓋在有潛在地質災害的坡面上,從而實現其防護目的(見圖1)。主動網按其防護功能、防護能力、特征構成和結構形式的不同分為四類8種型號。常用主動網結構配置及防護功能見表1,常用主動網構成要求見附錄A表A.1。

4.1.2

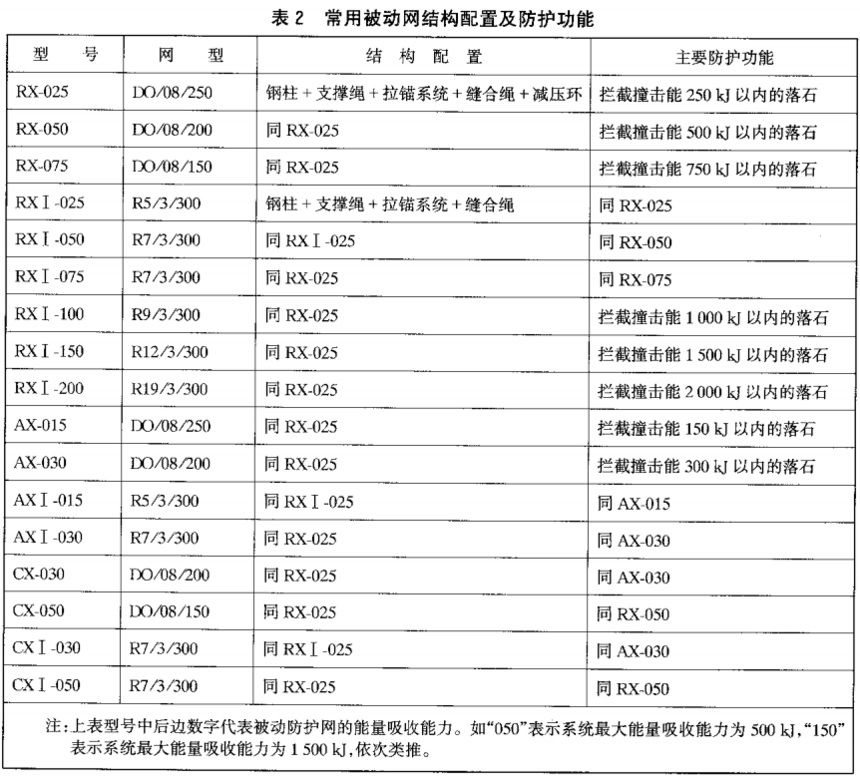

被動網由鋼絲繩網或環形網(需攔截小塊落石時附加一層鋼絲格柵)固定系統(錨杄、拉錨繩、基座和支撐繩)、減壓環和鋼柱四個主要部分構成,前者為其特征構成。其防護能量一般為150kJ~2000kJ,特殊設防能高達5000kJ。被動系統根據其防護能量、結構形式和特征構成的不同分為三類(見圖2)17種型號,圖3為最常用的RX050型被動網示意圖。常用被動網結構配置及防護功能見表2,常用被動網構成要求見附錄A表A.2。

4.2.1.2

網塊規格以展開張緊后的外邊緣邊長表示有2m×2m、4m×4m、4m×2m、5mx6m、5mx5m、5m×4m、5m×3m等規格的矩形、直角三角形(T)(即前述規格矩形網塊的對角線平分,前述規格為直角邊長)和斜角菱形(α)(即前述規格矩形網塊的對邊平行錯動,前述規格為邊長)網塊;邊長負誤差不應大于50mm,正誤差不應大于一個網孔邊長,角度誤差不應大于5°。

4.2.1.4 表示示例如下

示例1:DO18/300/4×4表示由直徑為8mm鋼絲繩編制、網孔菱形邊長為300mm、網塊形狀為矩形(正方形)、邊長均為4m的菱形鋼絲繩網。

示例2:DO08/300/4×4表示由直徑為8mm鋼絲繩編制、網孔菱形邊長為30mm、網塊形狀為角形(等腰直角三角形)兩直角邊長均為4m的菱形鋼絲繩網。

示例3:DO08300/a45°4×4表示由直徑為8mm鋼絲繩編制、網孔菱形邊長為300mm、網塊形狀為斜角菱形、銳角為45°邊長均為4m的菱形鋼絲繩網。

4.2.2 高強度鋼絲格柵規格型號

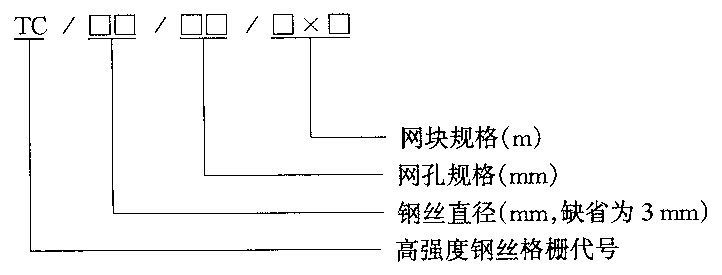

4.2.2.1 高強度鋼絲格柵的規格型號及其表述方法如下：

4.2.2.2

網塊規格以展開張緊后的外邊緣邊長表示,有3m×10m、3m×20m、3m×30m、3.5mx10m、3.5m×20m、3.5m×30m等規格,其負誤差不應大于50mm。

4.2.2.3

網孔規格以其內切圓直徑表示有50mm、65mm、75m、90mm等規格。

4.2.2.4 表示示例如下：

示例1:TC/65/3×3.5表示由直徑為3mm的鋼絲、按網孔內切圓直徑65mm編織成的長3m、寬3.5m的高強度鋼絲格柵。

示例2:TC3.575/10×3表示由直徑為3.5mm的鋼絲、按網孔內切圓直徑75mm編織成的長0m、寬3m的高強度鋼絲格柵。

4.2.3 環形網規格型號

4.2.3.1 環形網的規格型號及其表述方法如下：

4.2.3.2 表示示例如下：

示例1:R53/2505×3表示由直徑為3mm的鋼絲、盤結5圈、按網孔內切圓直徑250mm編織成的長5m、寬3m環形網。

示例2:R733006×3表示由直徑為3mm的鋼絲、盤結7圈、按網孔內切圓直徑300mm編織成的長5m、寬3m的環形網。

4.2.3.3

網塊規格以按矩形展開張緊后的外邊緣邊長表示,有5m×3m、5m×4m、5m×5m、5m6m、5m×7m等規格,其負誤差不應大于50mm,正誤差不應大于一個網孔直徑

4.2.3.4

網孔直徑有20mm、300mm、350mm、400m等規格。

4.2.4 拉錨系統構件規格型號

拉錨系統構件包括鋼絲繩錨桿、拉錨繩、支撐繩和縫合繩。拉錨系統構件的規格型號及其表述方法下：

其中構件名稱代號:鋼絲繩錨桿一M;拉錨繩一L;支撐繩一Z;縫合繩一F。拉錨系統規格選用參見附錄B。

4.2.5 鋼柱構件規格型號

4.2.5.1

鋼柱構件包括鋼柱、基座、鋼柱連接件、地腳螺栓錨杄和防傾倒螺杄及連接用螺栓配件。

4.2.5.2

鋼柱為熱扎普通工字鋼加工件,表面涂刷防銹漆,其規格型號及其表述方法如下：

4.2.5.3 地腳螺栓錨杄和防傾倒螺杄分別為螺紋鋼筋和光圓鋼筋加工件。其規格型號及其表述方法如下：

TB/T3089—2004

其中構件代號:地腳螺栓錨杄—;防傾倒螺杄一Q

4.2.5.4

基座及連接件均為單一型號標準件,其型號分別為GS7001和GS7005。

4.2.5.5

減壓環為與其能量吸收能力和啟動荷載相匹配的標準件,其型號分別為GS8000、GS800和GS8002。

4.2.5.6

表1和表2中第一列“型號”為產品名稱代號,所表達的含義即為由不同網形、不同結構配置所構成的具有不同功能的系統。

5、技術要求

5.1 總體要求

5.1.1

編網、支撐繩及拉錨系統所用鋼絲繩應符合GB/T8918-1996的規定,其鋼絲強度不應低于1770MPa,熱鍍鋅等級不低于AB級。

5.1.2

鋼絲格柵編織用鋼絲應符合GB/T343-1994的規定,熱鍍鋅等級不低于AB級,其中高強度鋼絲格柵亦可采用重量不低于150g/m2的鋅鋁合金鍍層處理。

5.1.3

環形網用鋼絲應符合GB/T343-1994的規定,其鋼絲強度不應低于1770MPa,熱鍍鋅等級不低于AB級或采用重量不低于150g/m2的鋅鋁合金鍍層處理。

5.1.4

鋼柱構件鋼材應符合GB/T700-1988的規定,并應進行防腐處理。

5.1.5

熱軋工字鋼應符合GBT7001988和GBT7061988的規定。

5.1.6

如有特殊要求,可由供需雙方協商確定。

5.2 鋼絲繩網

5.2.1

編網用兩根鋼絲繩交叉聯結點處的固定件采用鋼質卡扣,其厚度不小于2mm,并經電鍍鋅處理,鍍鋅層厚度不小于

5.2.2

編網用鋁質接頭套管長度不小于50mm,外徑不大于30mm,壁厚不小于3mm,其連接能力不低于所連接鋼絲繩的最小破斷拉力。

5.2.3

交叉結點處均用卡扣固定,接頭處用鋁質接頭套管閉合壓接。不應出現遺漏,卡扣和套管表面不應有破裂和明顯損傷。

5.2.4

鋼絲繩交叉結點處的抗錯動拉力不應小于5kN,錯動后鋼絲繩殘余抗破斷拉力不應小于原始最小抗破斷拉力的90%。

5.2.5

鋼絲繩交叉結點處的抗脫落拉力不應小于10kN。

5.2.6

編制成網的鋼絲繩不應有斷絲、脫絲現象。

5.2.7

網繩無打結和明顯扭曲現象。

5.2.8

單張鋼絲繩網不應采用三根以上的鋼絲繩編制。

5.3 鋼絲格柵

5.3.↑

鋼絲不應有明顯機械損傷和銹蝕現象。

5.3.2

高強度鋼絲格柵端頭應至少扭結一次,扭結處不應有裂紋。

5.4 環形網

5.4.1

單個環應由單根鋼絲盤結而成,兩端頭間搭接長度不應小于100mm。

5.4.2

盤結而成的環應用鋼質或鋁合金緊固件致少在均勻分布的三處箍緊,且其中一個箍緊點應位于兩端頭的搭結處。

5.4.3

除邊緣環孔外,每個環應與其周邊的4個環相扣聯。

5.4.4

盤結成環后的鋼絲不應有明顯的松脫、分離現象,鋼絲不應有明顯的機械損傷和銹蝕現象。

5.5 拉錨系統構件

5.5.1

鋼絲繩錨桿應為直徑不小于16mm的單根鋼絲繩彎折后用繩卡或鋁合金緊固套管固定而成,并在固定后的環套內嵌套雞心環。

TB/T3089-2004

5.5.2

拉錨繩應在一端用相應規格的繩卡或鋁合金緊固套管固定并制作掛環。

5.5.3

被動網支撐繩應在一端制作掛環并帶有相應規格和數量的減壓環，縫合繩應按鋼絲繩網規格預先切斷；主動網支撐繩和縫合繩不預先切斷，根據需要的總長度現場配置。

5.5.4

與錨墊板配套的鋼筋錨桿采用精軋螺紋鋼筋，也可采用普通螺紋鋼筋在一端加工不短于150mm的加工螺紋段，螺紋規格應能承受不小于30kN的緊固力。

5.6 減壓環

5.6.1

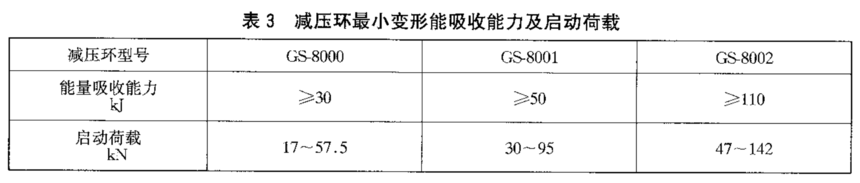

減壓環最小變形能吸收能力不應小于其額定值。其啟動荷載（對應于圖1 0中的P I 荷載值）應介于與其相連的鋼絲繩最小破斷拉力的20％一50%之間，具體參數要求見表3。

5.6.2

變形過程中環管不應發生褶屈和破裂，未伸出段始終保持為原視圓形形狀。

6、試驗方法

6.1 外觀

外觀質量用日測進行檢驗。

6.2 力學性能

6.2.1

抗錯動拉力檢驗:在材料試驗機上進行。其試驗用試樣如圖4所示,試驗方法如圖5所示。取橫、縱向正交的由卡扣緊固的試樣(約15cm×20cm),其中A、B端固定于材料試驗機上,按箭頭所示方向施加拉力,直至兩繩錯動,測試所需拉力。

6.2.2

抗脫落拉力檢驗:在材料試驗機上進行。其試驗用試樣如圖6所示,試驗方法如圖7所示。取橫、縱向正交的由卡扣扣緊的試樣(約20cm×20cm),其中A、B端固定于材料試驗機上,按箭頭所示方向施加拉力,直至卡扣脫落、失效,兩根鋼絲繩分離,測試所需拉力。

6.2.3

鋼絲繩抗破斷能力檢驗按GB/T83581987的規定進行。

6.3 鋼絲表面鍍鋅檢驗

鋼絲(繩)表面鍍鋅檢驗按GBT2973-1991的規定進行。

TB/T30892004

6.4 減壓環檢驗

6.4.1

試樣準備：按標準選配要求將鋼絲繩穿過環管內孔,兩端各留出供試驗時夾持用的長約20cm的尾繩段,見圖8和圖9。

6.4.2

試驗設備與方法:在大位移材料試驗機上一次拉伸完成或在普通材料試驗機上分段拉伸完成(每伸長到一定長度即鋸掉一段再次拉伸),均勻加載,測定試驗過程的荷載一位移曲線,兩種試驗方法得到的一般曲線形式如下：

6.4.3

變形能計算方法:試驗機對減壓環所做的功即等于減壓環所吸收的變形能,即圖中荷載(P,單位kN)與位移(S,單位m)增量的乘積(單位K)或PS曲線與S軸所形成的包絡面積(分段試驗時為各包絡面積之和,在坐標紙上每小格按4舍6入法)。

7、檢驗規則

7.1 出廠檢驗

7.1.1

岀廠檢驗項目為外觀質量、尺寸和力學性能檢驗,由生產廠的質量檢驗部門進行,檢驗合格后方可出廠。

7.1.2

組批、試樣數量與判定:防護網出廠檢驗按批進行,每批不應超過200張,外觀應逐個進行檢驗尺寸應每批隨機抽取3個實物試樣進行檢驗,力學性能應制作3個試樣進行檢驗;減壓環出廠檢驗按批進行,每批不應超過1000個,隨機抽取2個減壓環(即為試樣)進行力學性能檢驗。所有檢驗項目均符合本標準規定時,則判定該批(外觀為個)產品為合格。

7.1.3

復驗：在出廠檢驗中,如發現一項要求不合格(實物檢驗,則該件產品為不合格),可在同批產中加倍抽樣,對不合格項進行復驗,如仍有一個試樣不合格,則判定該批產品為不合格。所有復驗項均符合本標準規定時,則判定該批產品為合格。

7.2 型式檢驗

7.2.1

凡出現下列情形之一時,應進行型式檢驗：

a）要求產品定型鑒定時；

b）正常情況下,生產時間每1年時；

c）停產3個月后恢復生產時;

d）有關生產用設備檢修后重新投入使用時；

e）因相關標準發生修訂或技術改進,產品結構、材料、工藝發生重大變化可能影響性能時。

7.2.2

型式檢驗項目為本標準第5章全部內容。

7.2.3

型式檢驗的判定:在同一規格、用同一級別的原材料生產的產品中隨機抽取3個檢樣進行外觀質量和尺寸檢驗,按每種力學性能各提供3個檢樣進行力學性能檢驗,提供3個檢樣進行表面鍍層指標檢驗。檢驗中,如發現有一項不符合本標準的技術要求,應在同一條件下的產品中取雙倍檢樣,對不合格項進行復檢,如有任何一項不合格,則判定為不合格。反之,則判定為合格。

8、標志

每件包裝上應夾掛一標簽,其內容包括：

a）制造單位名稱或代號；

b）產品自檢合格證號；

c）生產日期(年、月)；

d）產品型號、規格；

e）檢驗員工號；

f）檢驗結果。

9、包裝、運輸和貯存

9.1 包裝

釆取單張網成卷捆扎裸裝,每卷至少應用鐵絲扎緊三處;其余構件根據其形狀、尺寸和重量可單件裸裝或多件捆扎裸裝,如用戶需要其他包裝方式,經雙方協商,也可按其要求包裝交貨。

9.2 運輸

運輸時應整齊堆碼,捆綁牢固,搬運時應避免拖掛,不應拋卸。

9.3 貯存

應貯存在整潔、于燥通風和無腐蝕物侵蝕的地方,并且與地面隔離堆放,但堆碼高度不宜超過3m。
